アイコン 回転移動/複写
［ツール］▶〔編集〕▶［回転移動/複写］
節点、部材などを指定する軸に関して回転移動/複写します。
アイコン  説明
アイコン  操作方法

アイコン 説明

CADプログラムの線・円の複写操作と同じように入力した節点、部材、荷重も下記の原則にしたがって回転して移動・複写することができます。
法則1： 同じ座標位置に2つ以上の節点を作成しないこと。
法則2： 2つの節点間に2本以上の同じ部材を作成しないこと。
法則3： 同一部材に同じ荷重を作成しないこと。
法則4： 2つの節点間に部材が存在しない場合は荷重を複写しないこと。
法則5： ｢柱の主軸を自動編集する｣をチェックした場合に、その主軸を自動的に編集することができます。
[移動]の場合、移動対象以外のデータから参照されている節点はコピーします。
ただし、対象が節点のみの場合は、節点移動となります。
また、以下の項目は入力できません。
・複写回数
・節点の軸の増分
・節点の拘束を複写する
・柱の主軸を自動編集する

アイコン 操作方法

例）回転角度：｢30｣、複写回数：｢12｣
  1. [プロパティウィンドウ]で[複写]を選択します。
    プロパティ
  2. [表示モード]を[節点]アイコン、[認識モード]を[全て選択]アイコンにします。
  3. 複写する部材を矩形領域の指定で選択します。
    図
  4. [プロパティウィンドウ]に選択した複写対象が表示されます。
    [複写対象の確定]ボタンをクリックします。
    プロパティ

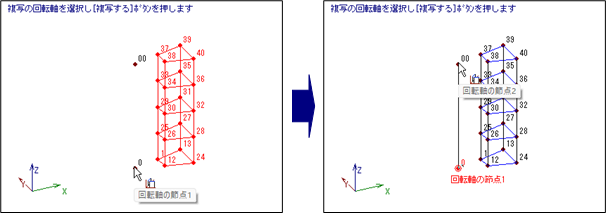

  5. 複写する回転軸の節点1に｢節点0｣、節点2に｢節点00｣を選択します。
    図

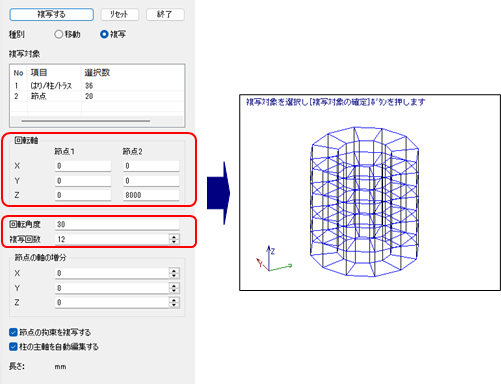

  6. [プロパティウィンドウ]に選択した回転軸の座標が表示されます。
    回転角度、複写回数など各項目を設定し、[複写する]ボタンをクリックすると、選択した部材が複写されます。
    図
    ※ [表示モード]の[節点]アイコンを非表示にしています。
  7. [終了]ボタンをクリック、または[Tab]キーを押すと終了します。
    ※ [リセット]ボタンをクリックすると、設定が初期値に戻ります。
